Maßgeschneiderte Technik für das Tieflochbohren


Maßgeschneiderte Lösungen für das Tieflochbohren von Tibo

Die TIBO Tiefbohrtechnik GmbH mit Sitz in Pfullingen (Baden-Württemberg) ist Ihr Spezialist für die Fertigung von Tieflochbohrmaschinen für Tieflochbohrvorhaben, in denen die Bohrverfahren BTA Bohren oder Einlippen-Tiefbohren zum Einsatz kommen. Unsere Maschinen kommen überall dort zum Einsatz, wo langlebige und hochpräzise Tiefbohrlösungen gefragt sind: in der Öl- und Gasindustrie, in der Hydraulik und Pneumatik, im Bereich Automotive, Aerospace, im Werkzeug und Formenbau, sowie in der Medizintechnik. Tibo bietet Ihnen maßgeschneiderte Lösungen für Ihr Tieflochbohrvorhaben.

Dabei kommen je nach Anforderung unterschiedliche Maschinenkonzepte zum Einsatz – modular umgesetzt aus optimal aufeinander abgestimmten Systemkomponenten. Unsere Maschinen sind ein- oder mehrspindlig lieferbar. Über unser modular aufgebautes Tibo Baukastensystem bieten wir Ihnen zahlreiche Konfigurationsmöglichkeiten, um Ihren Anforderungen gerecht zu werden. Mit unseren Tieflochbohrmaschinen verfolgen wir das Ziel, Ihr Tieflochbohrprojekt schnellstmöglich und unter Berücksichtigung höchster Qualitätsansprüche zum Erfolg zu führen. Auf der Grundlage unserer jahrzehntelangen Erfahrung und zahlreicher erfolgreich umgesetzter Projekte haben wir uns den Ruf eines international tätigen Qualitätsanbieters in diesem Bereich erworben. Tibo Tieflochbohrmaschinen sind inzwischen auf allen fünf Kontinenten im Einsatz und stehen sinnbildlich für in Deutschland gefertigte Markenqualität im Bereich des Tieflochbohrens.

BTA Bohren und mehr: Tieflochbohren für alle Anwenderansprüche


Modular und flexibel im Tieflochbohren:
das innovative Tibo Baukastensystem

Das ebenso einfache wie geniale Tibo Baukastensystem bietet nahezu unbegrenzte Konfigurationsmöglichkeiten – von der universellen Standardmaschine bis hin zu teilespezifischen Sonderlösungen. Individuell angepasst auf Ihre Tiefbohraufgaben können wir Ihnen so stets eine optimale Maschinenauslegung bieten, die mit maximaler Effizienz genau das leistet, was der vorgesehene Einsatz fordert.

Kontinuierliche Weiterentwicklungen unserer Produktpalette und der Einsatz praxisbewährter Komponenten führen zu einer deutlich vereinfachten Handhabung, geringerem Rüstaufwand und erweiterten Bearbeitungsmöglichkeiten.


Das Tibo Baukastensystem im Überblick

Modul 1: Maschinenbett
Eine solide Grundlage jeder Tibo-Tiefbohrmaschine ist unser in vielen Standardgrößen lieferbares Maschinenbett inklusive der Linearführungen und verschiedener Grundplatten, auf denen die weiteren Bohreinheiten montiert werden. Dabei ist äußerste Präzision bis auf den 1/1000 mm gewährleistet.

Modul 2: Bohrspindel
Auf die Linearführungen und Grundplatten werden die Bohrspindeln montiert – von einer bis zu sechs Spindeln, die je nach Bohraufgabe mit dem passenden Antrieb bestückt werden. Bei großen Maschinen stehen auch Spindelantriebe mit schaltbarem Getriebe zur Verfügung.

Modul 3: Reitstock oder zweite Bohrspindel
Je nach Kundenwunsch und Anwendung können feststehende oder gegenläufige Reitstöcke montiert werden. Alternativ kann auch eine zweite Spindelkomponente konfiguriert werden, um mit insgesamt bis zu zwölf Spindeln simultan von zwei Seiten zu bohren.

Modul 4: Bohrbuchsenträger (ELB) oder Bohrölzuführapparat BOZA (BTA)
Je nach Bohrverfahren wird der optional verschiebbare Bohrbuchsenträger oder der Bohrölzuführapparat (BOZA) aufgesetzt. Der beim Einlippen-Bohren (ELB) eingesetzte Bohrbuchsenträger mit Spannkonus führt und zentriert den Bohrer und nimmt das Kühlmittel und die Bohrspäne auf, die aus dem Bohrloch abgeführt werden. Beim BTA-Verfahren kommt der Bohrölzuführapparat (BOZA) zum Einsatz, der das Bohrrohr führt und gleichzeitig das Tiefbohröl mit hohem Druck entlang des Bohrers zur Bohrerspitze presst. Das modulare Tibo Baukastensystem erlaubt dabei auch die Kombination von Einlippen- und BTA-Verfahren auf einer Maschine.

Modul 5: Spanentsorgung und Kühlmittelanlage
Über den Späneförderer (optional: Spänekorb) werden die Bohrspäne der Entsorgung zugeführt, während das Bohröl zunächst gefiltert, gegebenenfalls gekühlt und schließlich zurück in den Kühlmitteltank geleitet wird. Auf Wunsch ist auch die Kombination mit einer Zentrifuge erhältlich.

Modul 6: Lünetten und Schwingungsdämpfer
Je nach Länge des Werkstücks wird die benötigte Anzahl Werkzeuglünetten (ELB-Verfahren) bzw. Schwingungsdämpfer (BTA-Verfahren) sowie Werkstücklünetten (alle Verfahren) eingesetzt. Das modulare Tibo-System erlaubt dabei auch einen schnellen und einfachen Wechsel der Lünetten – bei häufig wechselnden Bearbeitungsaufgaben ein unschätzbarer Wettbewerbsvorteil.

Modul 7: Steuerung
Tibo Tiefbohrmaschinen werden mit modernster Steuerungstechnik ausgestattet. Die intuitiv bedienbare Benutzeroberfläche ermöglicht eine effiziente Parametrisierung und Überwachung des Bohrprozesses. Wichtige Features wie der Bohrlochdatenspeicher, die Benutzerkontensteuerung sowie der Remote-Access sind serienmäßig enthalten. Das verfahrbare Steuerpult erlaubt uneingeschränkten Zugriff auf alle Maschinenkomponenten.

Modul 8: Schutztüren/Lichtschranke
Je nach Kundenwunsch werden Tibo Tiefbohrmaschinen gemäß europäischer Maschinenrichtlinie 2006/42/EG standardmäßig mit der Kombination aus Lichtschranke und Schutzzaun ausgestattet. Als Option kann die Maschine mit einer Vollverkleidung ausgerüstet werden.

  • slide


Einlippen-Tiefbohren (ELB Verfahren)

Planen Sie eine Bohrung mit kleinerem Durchmesser, ist eine Einlippen-Tiefbohrmaschine von Tibo die richtige Wahl:

  • Von 2 mm bis 40 mm Ø
  • Für Bohrtiefen bis 4.500 mm

Das Einlippen-Tiefbohren ist das grundlegende Verfahren des Tieflochbohrens und unterscheidet sich technisch vom BTA Bohren insbesondere durch den Zufluss des Kühlmittels. Dieses wird beim Einlippen-Tieflochbohren unter Hochdruck in das Innere der Bohrspindel eingeleitet und tritt am Bohrkopf aus, um dort die Kühlung sicherzustellen. Die Abführung der Bohrspäne erfolgt gemeinsam mit dem Kühlmittel über die Sicke, einer V-förmige Längsnut, die außen am Werkzeugschaft angebracht ist. Einlippen-Tieflochbohren wird auf Grund der damit zu erzielenden hochwertigen Bohrergebnisse vor allem bei filigranen Tieflochbohrvorhaben eingesetzt.

Über unser modular aufgebautes Tibo Baukastensystem können Tieflochbohrmaschinen exakt auf die jeweiligen Anwenderbedürfnisse zugeschnitten werden. Die Zeitersparnis, die wir über unser modulares System erzielen, kommt auch Ihrem Projektmanagement zu Gute. In der Regel liegen bei Tibo zwischen Auftragseingang und Inbetriebnahme der Tieflochbohrmaschine nicht mehr als sechs Monate.

Standardmäßig werden Tibo Tieflochbohrmaschinen in Konfigurationen angeboten, in denen bis zu sechs Spindeln zum Einsatz kommen. Sofern höhere Stückzahlen bearbeitet werden, empfehlen wir den Aufbau als TWIN-Unit. So kann mit bis zu zwölf Spindeln von zwei Seiten simultan gebohrt werden. Für die Bohrung unterschiedlicher Losgrößen ist außerdem eine Abschaltung einzelner Spindeln möglich.

Unsere Tieflochbohrmaschinen können auf Wunsch mit einer automatisierten Be- und Entladung ausgerüstet werden. Damit sind sie die ideale Lösung für unkomplizierte Serienfertigungen. Wie auch beim BTA Bohren bieten wir für das Tiefbohren im Einlippen-Verfahren optionales Zubehör, mit dem zum Beispiel auch weitere Bearbeitungsschritte wie das Reiben umsetzbar sind.

Unterschiedliche Ausführungen für das Einlippen-Tieflochbohren

Produktvideo.

Tibo Einlippen-Tiefbohrmaschine E40 // 1-1000


Produktvideo.

Tibo Einlippen-Tiefbohrmaschine E10-2-375

  • slide


BTA Bohren

Unsere BTA-Tieflochbohrmaschinen sind optimal geeignet für größere Bohrdurchmesser:

  • Von 18 mm bis 250 mm Ø beim Vollbohren
  • Bis zu 400 mm Ø beim Aufbohren
  • Für Bohrtiefen bis zu 12.000 mm

Der größere Bohrdurchmesser erlaubt es, die Späne sicher durch das Innere des Werkzeugs abzuführen. Das Kühlmittel wird beim BTA Bohren, im Unterschied zum Einlippen-Tiefbohren, mithilfe eines Bohrölzuführapparats (BOZA) unter Druck durch den Ringspalt zwischen Bohrung und Bohrer von außen zugeführt und im Innern des Bohrrohrs abgeführt.

Auch die Tibo BTA-Tieflochbohrmaschinen gibt es standardmäßig in ein- oder mehrspindliger Ausführung. Verschiedene Getriebeübersetzungen und die Realisierung flexibler Antriebsvarianten führen zu einer bestmöglichen Zerspanleistung. Durch den konfigurierbaren Aufbau und das umfangreiche Zubehör sind neben dem Tiefbohren auch weitere Bearbeitungsverfahren möglich, die hochpräzise Ergebnisse liefern: zum Beispiel Schälen und Glattwalzen, Ziehaufbohren, Auskammern und Kernbohren.

#
Sondermaschinen von Tibo


Sondermaschinen

Tibo entwickelt, konstruiert und fertigt neben den bekannten modularen Tiefbohrmaschinen auch Sonderlösungen für das Tiefbohren und artverwandte Verfahren. Sondermaschinen von Tibo finden in den verschiedensten Industriebereichen ihren Einsatz.

Für Ihre Anforderungen und Wünsche entwickeln wir individuelle Lösungen, die insbesondere durch Einbeziehung des modularen Baukastensystems sehr wettbewerbsfähig angeboten werden können.

Wir begleiten Sie von der Konzeption, Entwicklung, Montage, Installation bis hin zur Inbetriebnahme. Auch während des Betriebs stehen wir Ihnen mit Service- und Wartungsleistungen mit unseren Spezialisten weltweit zur Verfügung.

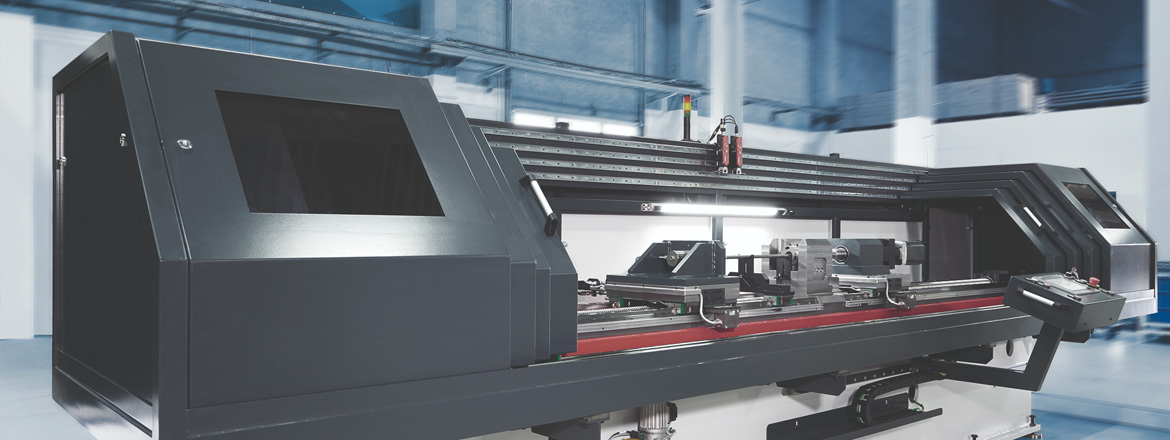

Aufgrund der zahlreichen Sondermaschinen, die wir in den letzten Jahren gebaut haben, wie z.B. Drallziehmaschinen, Maschinen mit integrierter Fräsbearbeitung und für exzentrische Bohrungen mit Teilapparat und Querachse finden wir eine für Sie passende Lösung. Weiterhin bieten wir unter Anderem integrierte Be- und Entladestationen mit Robotern oder Portalen sowie Wasch- und Entgratstationen. Natürlich gehört immer auch die gesamte Peripherie wie Absaugung, Spänebrecher und Spänezentrifuge dazu.

Aufgrund der gesammelten Erfahrungen und unserem kreativen Team können wir auch Ihnen Ihre innovative Lösung anbieten.

Wir setzen ihre Ideen um.


Produktvideo.

Tibo Kreuztisch-Tiefbohrmaschine KTE40 1000

Gebrauchtmaschinen von Tibo


Gebrauchtmaschinen

Gerne bieten wir Ihnen zusätzlich zu unseren

Neumaschinen weitere Dienstleistungen rund

um die Gebrauchtmaschine an:

  • Sie benötigen schnell eine Maschine? Unsere aktuellen Angebote finden Sie unter: www.tibo.com/de/service#express-lieferung
  • Sie möchten Ihre Tibo-Baukasten-Maschine überholen und modernisieren lassen? Wir unterbreiten Ihnen gerne ein Angebot!
  • Sie planen eine Neuinvestition? Wir nehmen Ihre Tibo-Baukasten-Maschine in Zahlung!
  • Sie wollen eine Tibo-Baukasten-Maschine verkaufen?
  • Sprechen Sie uns an!

Selbstverständlich erhalten Sie die gewohnte Tibo-Qualität inklusive Garantie.

Zusätzlich stehen Ihnen auch Dienstleistungen in folgenden Bereichen zur Verfügung:

  • Schulung
  • Werksunterstützung
  • Vor-Ort-Service
  • Zubehör und Ersatzteile




Produktvideo.

Tibo DR50-1000

BTA Bohren mit intuitiver Bedienung


Steuerungskonzept

Für maximale Prozesssicherheit und Kontrolle sind alle unsere Tiefbohrmaschinen mit modernster Steuerungstechnik ausgestattet. Mit der intuitiv bedienbaren Touch-Panel-Oberfläche behält der Maschinenbediener jederzeit alle wichtigen Prozessparameter im Blick und kann bei Bedarf auch im laufenden Betrieb Optimierungen vornehmen.

Der Spanbruch ist je nach Bohraufgabe individuell programmierbar und gewährleistet so höchste Prozesssicherheit, geringen Werkzeugverschleiß und höchste Effizienz. Sollte es doch einmal zu einer Störung kommen, merkt sich das System die aktuelle Position des Bohrers und kann diese nach Behebung der Störung präzise und schnell wieder anfahren.

Alle wichtigen Tiefbohrfunktionen wie z.B. der graduelle Hochlauf, das Ausbohren oder der Spanbruch lassen sich intuitiv parametrisieren und zu einem maßgeschneiderten Bohrprozess für ihre Werkstücke kombinieren.

Die interaktive Benutzerführung zeigt fehlerhafte Eingaben sofort an, hebt kritische Werte farblich hervor und hilft dem Bediener durch zielgerichtete Hinweise.

Der Bohrlochspeicher für Parametersätze sowie ein mehrstufiges Benutzerkontensystem sind serienmäßig in unserer Benutzeroberfläche integriert und ermöglichen kurze Umrüstzeiten sowie absolute Sicherheit gegen unbefugte Bedienung.

Mit ihren Remote-Access Funktionen ermöglichen Tibo Tiefbohrmaschinen die Bearbeitung von Prozessdaten sowie die Überwachung von Produktionsdaten bequem vom PC aus.

Automatisierungslösungen

>Aufgrund steigenden Kostendrucks und erhöhten Sicherheitsanforderungen wächst in allen Branchen der Bedarf für Automatisierungslösungen.

Mit Hilfe von Automatisierungslösungen werden vor allem die Rüstkosten und damit die Produktionskosten deutlich gesenkt bei gleichzeitiger Steigerung der Produktivität und Produktqualität. Durch intelligente Weiterentwicklungen insbesondere in der Robotertechnik können immer komplexere Aufgaben kosteneffizient automatisiert werden.

Die Automatisierungslösung für Werkstück und/ oder Werkzeug ist in unserem Steuerungskonzept integriert und bietet somit eine einfache und leicht verständliche Bedienung. Be- und Entladesysteme:

  • Taktband
  • Prismenband
  • Roboter
  • Portal



#


Service, Zubehör und Ersatzteile

Der modulare Aufbau unserer Tiefbohrmaschinen gewährleistet langfristige Kompatibilität und Verfügbarkeit aller Zubehör- und Ersatzteile. Unser umfangreiches Lager- und Logistikprogramm garantiert eine zeitnahe Lieferung.

Sie bekommen von uns für Ihre Maschinen maßgeschneiderte Zubehör- und Ersatzteilpakete.

  • Spindelblöcke
  • Bohreinheiten
  • Bohrer
  • Bohrbuchsen
  • Bohrbuchsenhalter
  • Spannkonen
  • Bohrölzuführapparate
  • Tiefbohröl
  • etc.


Tieflochbohrmaschinen „Made in Germany“

Als süddeutscher Maschinenbauer produzieren wir ausschließlich in unserem eigenen Werk in Pfullingen (Baden-Württemberg). Auch unsere Zulieferer fertigen in Deutschland – deshalb steht Tibo Tiefbohrtechnik zu Recht für deutsche Herstellerqualität.

Ob universelle Standardmaschine oder teilespezifische Sonderlösung: Das modulare Tibo Baukastensystem ermöglicht viele Konfigurationsmöglichkeiten. So individuell Ihre Tiefbohraufgaben sind, so flexibel ist unsere Produktpalette. Dadurch sorgen wir für maximale Effizienz in den Verfahren BTA Bohren, Einlippenbohren und Kreuztisch-Tiefbohren. Wir setzen praxisbewährte Komponenten ein, um die Handhabung für Sie zu vereinfachen, Bearbeitungsmöglichkeiten zu erweitern und den Rüstaufwand gering zu halten.





Produktvideos

Sehen Sie sich die Funktionsweise unserer Maschinen an.


Produktvideo.

Tibo Einlippen-Tiefbohrmaschine E40 // 1-1000


Produktvideo.

Tibo BTA-Tiefbohrmaschine B160-4000


Produktvideo.

Tibo Einlippen-Tiefbohrmaschine E10-2-375


Produktvideo.

Tibo BTA-Tiefbohrmaschine B250-8000


Produktvideo.

Tibo Kreuztisch-Tiefbohrmaschine KTE40 1000


Produktvideo.

Tibo E15-4-1000


Produktvideo.

Tibo BTA-Tiefbohrmaschine B250-2000CSR


Produktvideo.

Tibo DR50-1000


Produktvideo.
